功能特点
◆ PAL D/K制式。
◆ 用于测试和监控射频和中频电视图像及伴音。
◆ 可在电视行任意位置上增加零基脉冲，并可进行调制度、输入信号电平、音频频偏、图像载频/音频载频功率比等功能测试，测出的数据由面板上数码显示。
◆ 信号输入不论V段、U段或中频均在一个输入端口输入，测量时只需在面板上选出由数码管显示的频道数，即可输出标准的视频信号。
◆ 采用频率合成调谐和自动增益控制，频率可以在45—860MHz进行连续调节，包括有线电视增补频道，以适应各种不同的测试要求。
◆ 采用微机控制，操作简捷。

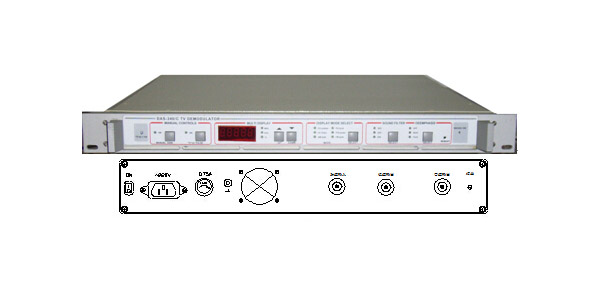

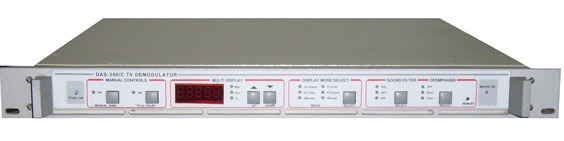

◆ 体积小巧， 19" 1U标准机箱，可上架。
技术指标
|
视频指标 |
|
视频带宽 |
6MHz |
|
频率响应 |
±1dB（0～6MHz） |
|
微分增益 |
<2% |
|
微分相位 |
<1° |
|
亮度非线性 |
<2% |
|
信 噪 比 |
≥60dB（加权） |
|
音频指标 |
|
频率响应 |
在40Hz-15KHz <1dB |
|
去 加 重 |
0μs，50μs，75μs ，可转换 |
|
信 噪 比 |
>65dB（不加权） |
|
失 真 度 |
<1% |
|
功能测试 |
|
信号输入电平 |
90～110 dBμ ±1 dBμ(可外接15~20dB衰减器) |
|
声象载波功率比 |
-5～-30 dB ±2 dB |
|
零基脉冲位置 |
七段任选 |
|
视频调制度 |
30～ 90% 2% |
|
物理参数 |
|
|
电源电压 |
～220V±10% 50Hz |
|
功 耗 |
50W |
|
重 量 |
5.4Kg |
|
体 积 |
482mm×440mm×44mm |
|
工作温度 |
0℃--+40℃ |
